Subdoseringslösning

frame1
frame2

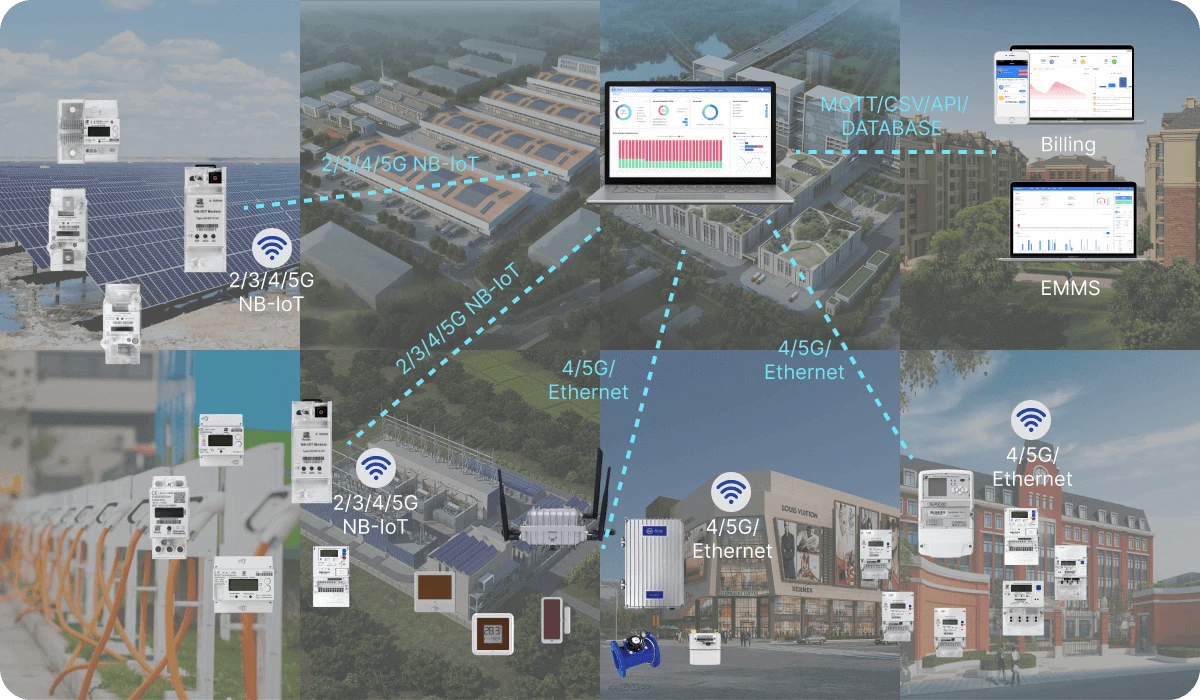

Systemöversikt



Submetering system är en intelligent, exakt, effektiv och säker plattform för insamling och hantering av eldata. Den är kompatibel med olika typer av mätarutrustning. Den kan snabbt samla in mätardata med hjälp av rika kommunikationsmetoder och kan omfattande samla in och analysera flera dataobjekt på djupet. Den kan också leverera eldata till kunder i rätt tid genom olika metoder, vilket avsevärt förbättrar datainsamlingens noggrannhet och hastighet. Vi strävar alltid efter att möta kundernas behov av insamling av eldata och gör allt för att säkerställa att varje mätare är nära integrerad i datanätverket för att undvika att någon mätare isoleras.



page-1200-700

Systemegenskaper



Under-mätsystemet är en mycket integrerad lösning som främst är inriktad på kraftindustrin, som syftar till att förbättra effektiviteten, noggrannheten och hållbarheten för energihantering.

Innovation inom teknik och modernisering

 Smart mätteknik:genom att använda avancerad mätutrustning och använda trådlösa, trådbundna och andra kommunikationsmetoder, är den kompatibel med flera datakategorier och realiserar automatisk fjärravläsning av mätardata.

 Cloud computing:Hosta tjänster i molnet, bearbeta massiva data och tillhandahålla-realtids- och-djupgående analys av datainnehåll med hjälp av intelligenta algoritmmodeller, som främjar den innovativa utvecklingen av data-drivna företag för företagens beslutsfattande-

Datainsamling och hantering

 Realtidsdatainsamling-:Samla in mätardata i realtid via trådlösa nätverk eller trådbundna anslutningar och samla kontinuerligt in data om utrustningens drift i realtid för att säkerställa att informationen som erhålls är korrekt, korrekt, aktuell och effektiv.

 Dataintegration och lagring:All mätardata lagras på ett centraliserat sätt och struktureras med hjälp av avancerade datamodelleringstekniker för efterföljande-djupanalys och rapportgenerering.

Kundtjänst och erfarenhet

 Personlig service:Tillhandahålla skräddarsydda datarapporter efter kundernas behov, och skapa noggrant exklusiva datalösningar inom marknadsanalys, operationsoptimering,-beslutsfattande, etc. genom-djupgående kommunikation med kunder.

 Gräns-snittet:Bygg ett enkelt och lätt-att-användningsgränssnitt så att användarna enkelt kan se och hantera sin energiförbrukning. Visa intuitivt data i en mängd olika former som diagram och rapporter för att odla energibesparing och medvetenhet om utsläppsminskningar.

Fler-kanalslogistiktjänster

Logistik och leveranstjänster:Vi stöder global leverans. Vi är utrustade med en mängd olika logistikkanaler och erbjuder extremt flexibla leveranslösningar. Vi stödjer också personliga leveranstidsreservationer för att möta dina olika logistikbehov i största utsträckning, så att varje parti av varor kan komma fram till destinationen säkert, i tid och effektivt.

Teknisk support efter-försäljning

Från det ögonblick du får produkten kommer vi att kontakta dig omedelbart för att förse dig med ett komplett utbud av tjänster för installation, felsökning och teknisk vägledning. Oavsett vilket land du befinner dig i har våra medlemmar blivit strikt utbildade och är skickliga i funktionsprinciper och installationspunkter för olika utrustningar, vilket ger en-lösning.

Efter-garantiservice

Produktgarantiservice:Kärnkraftskomponenten - motorn ger dig en garantiperiod på upp till tio år; andra typer av tillbehör har också två-års garantiservice. Oavsett vilka problem du stöter på under användningen av produkten kommer vi att svara på dina behov så snart som möjligt.

Hållbar utveckling ochMiljöskydd

 Energibesparing och utsläppsminskningstjänst:Genom noggrann dataanalys, genom att implementera hög-precisionssensorer i olika utrustnings- och energiförbrukningslänkar, kan vi exakt lokalisera energiavfallspunkter och skydda miljön.

 Grönt rutnät:Stöd integrationen och hanteringen av förnybar energi, reglera energitillgången till nätet korrekt och effektivt lagra överskottsel genom att bygga energilagringsanläggningar, så att ren energi kontinuerligt kan tillföras.

Säkerhet och efterlevnad

 Datasäkerhet:Datasäkerhetsgaranti: Genom att introducera toppdatakrypteringsteknik krypteras varje användares data genom hela processen från insamling, överföring till lagring, vilket tillåter känslig information att flöda i chiffertextform för att förhindra risken för dataläckage.

  Efterlevnad:Systemöverensstämmelsegaranti: Överensstämmer med internationella och lokala standarder och regler för kraftindustrin, såsom IEC61850. Oavsett om det är ett-storskaligt smart transformatorstationssystem eller ett litet distribuerat energiövervakningssystem, efterlevnadsgaranti, stabil och effektiv drift.

Samverkan och ekosystem

 Partnerskap:Etablera partnerskap med utrustningstillverkare, mjukvaruleverantörer, telekommunikationsföretag och andra industrier inom olika områden för att bygga ett öppet ekosystem. Från början av avsikten med samarbetet kommer vi att genomföra-allround strategiska diskussioner med olika partners, exakt koppla ihop de fördelaktiga resurserna från alla parter och säkerställa ett nära samarbete inom teknisk forskning och utveckling, produktförsörjning, servicestöd och andra länkar.

Se mer Se mindre



Genom dessa aspekter förser sub-AMI-system (Advanced Metering Infrastructure) inte bara kraftbolag med effektiva och intelligenta operativa verktyg, utan erbjuder också slutanvändarna en mer bekväm, transparent och miljövänlig upplevelse av elförbrukningen.

Subdoseringslösning Applikation



Power Companies

Kraftbolag

För kraftbolag kan realtidsövervakningskapaciteten- och intelligenta hanteringsmetoder för avancerad mätningsinfrastruktur (AMI) heltäckande kontrollera strömförbrukningen, optimera kraftdistributionsstrukturen, avsevärt förbättra energieffektiviteten och effektivt minska kostnadsutgifterna och datafel som härrör från manuell mätaravläsning.

Large Industrial Users

Stora industriella användare

Advanced Metering Infrastructure (AMI) system är det bästa valet för användare av kraftindustrin. Avancerad datainsamling och intelligenta analysfunktioner kan optimera energiförbrukningen i produktionsprocesser, minska utsläppen och spara energi, övervaka utrustningens driftstatus i realtid och ge tidig varning om potentiella felrisker.

Commercial and Residential Users

Kommersiella och privata användare

AMI-systemet (Advanced Metering Infrastructure) är en hushållerska. Det ger användarna extremt exakt och-realtidsinformation om elanvändning, så att användarna kan känna till sin egen elanvändning. Med hjälp av detta system kan användare få elanvändningsrapporter som täcker elanvändningsdata för olika apparater vid olika tidpunkter.

Systemfunktion



Sub-meter Advanced Metering Infrastructure (AMI) system: Med intelligent arkitekturdesign och banbrytande teknikapplikationer har det skapat ett system för effektiv insamling, exakt analys och intelligent hantering för energileverantörer, och även skapat en bekvämare, tydligare och mer miljövänlig ny energiupplevelse för majoriteten av slutanvändarna. Från energiförsörjningssidan använder systemet avancerade sensorer och kommunikationsnätverk för att uppnå andra-insamling och snabb överföring av mätardata, vilket gör det möjligt för energileverantörer att förstå energiförbrukningens dynamik i realtid, exakt förutsäga energiförbrukningstrender, optimera energidistributionsstrategier och avsevärt förbättra operativ effektivitet och förvaltningsnivåer.



Manuell mätaravläsning är ineffektiv, kostsam,-benägen för fel och saknar aktualitet.



 Fjärrmätaravläsning är effektivt och minskar driftskostnaderna;

 Samtidighetsprestanda på miljon-nivåer för stora enheter;

 Schemalagd insamling har en hög framgångsfrekvens och noggrannhet.

1
2

Elanvändningsdata samlas inte in i tid, vilket gör det svårt att beräkna ledningsförluster under överföring.



 Elförbrukningen beräknas med minut-precision;

 Dagliga beräkningar av linjeförluster uppdateras omedelbart varje dag för att hjälpa dig att enkelt analysera linjeförluster.

Registreringen av information om mätarens installationsplats är besvärlig.



 En app tillhandahålls för att direkt registrera positionsinformation på-platsen under installationen;

 GIS-funktionalitet stöder visning av fördelningen av elmätarplatser på webbsidan.

3
4

Kräver strömförsörjning, nätverk, serverrum, servrar och dedikerad IT-driftspersonal.



 Att köpa SaaS-versionen underhålls av vårt företag, utan ytterligare installation krävs, redo att användas vid köp.

 Genom att köpa SaaS-versionen kan du omedelbart njuta av de senaste funktionerna utan att vänta.

 SaaS har ett mer omfattande övervaknings- och larmsystem, så du behöver inte oroa dig för driftstopp.

 Mycket tillgänglig distribution för stabil tjänstprestanda.

 Vårt företag kommer i rätt tid att uppgradera serverkonfigurationer i enlighet med affärsvolymen, så det finns ingen anledning att oroa sig för att affärstillväxten sätter press på servrarna.

 Stöder SaaS, molnservrar och privat distribution.

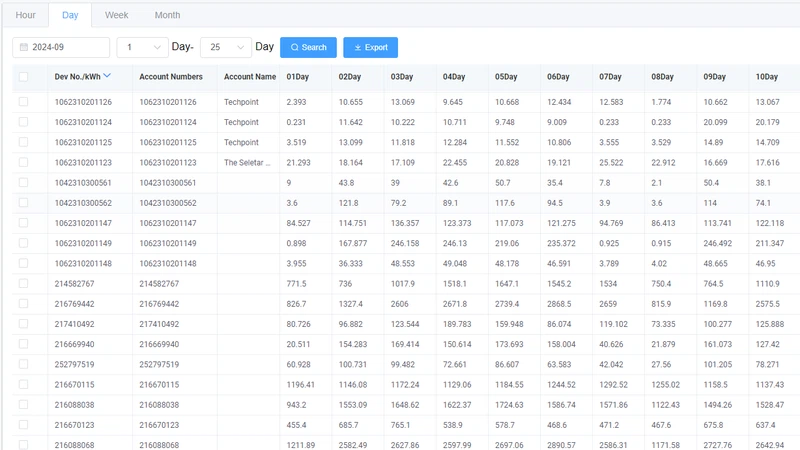

Försenad volymberäkning och alltför långa avräkningscykler förlänger faktureringsperioden för elavgifter.



 Schemalagda uppgifter för mätaravläsning, om-avläsning och automatisk beräkning av tim-, dag-, vecko- och månadsförbrukning möjliggör snabb generering av elräkningar;

 Parat med ett proprietärt förbetalt system kan detta minska risken för förseningar, förenkla fakturahanteringen och öka effektiviteten och bekvämligheten.

5
6

För långvariga-missbrukare, kan endast koppla från manuellt på-webbplatsen.



 Fjärrkoppling och återanslutning kan utföras eller automatiseras via API/faktureringssystemet.

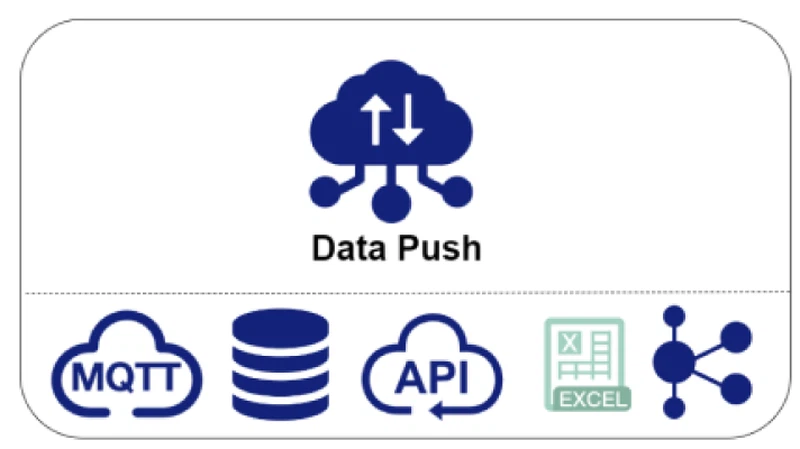

Datadelning



 Stöder API / MQTT / databas / Kafka för att skicka data till andra applikationer;

 Stödjer kunder som hanterar under-mätning via API, vilket underlättar integration i kundapplikationer;

 Parat med vårt egenutvecklade faktureringssystem för att hantera förbetalda användare, byggnader och fakturering;

 Parat med vårt interna-energihanteringssystem för att utföra energiförbruknings- och effektivitetsanalyser för fabriker, parker, skolor, gallerior, etc.;

 Stöder anpassade faktureringsrapporter och exporterar Excel-kalkylblad för användning varje timme, dagligen, veckovis och månadsvis.

7
8

Metoderna för att förhindra elstöld är föråldrade och kan inte upptäcka elstöld omedelbart



 Det är möjligt att samla in och fråga mätarlarmhändelser som öppning av lock, avlockning, strömavbrott och starka magnetiska störningar.

 Stöldlarmmeddelanden kan konfigureras för att skickas via e-post eller textmeddelanden för snabba varningar.

Övervakningen av elkraftens kvalitet är inte aktuell och historiska data kan inte ses.



 Det är möjligt att samla in och specificera tiden för att se historiska PQ-data;

 Konfigurerbara e-post/sms-aviseringar (underspänning, överspänning, felspänning, etc.) är tillgängliga.

9
6

Transformatorförhållandets konfiguration är obekväm; beräkningen för mätaranvändning med strömtransformatorer är komplicerad



 Fjärrläs/ställ in transformatorförhållandet för den aktuella transformatorn och skapa konfigurationsposter för fråga;

 Beräkna den faktiska elförbrukningen baserat på det inställda transformatorförhållandet.

Kompatibel med flera formfaktorer, flera protokoll och olika kommunikationsmetoder.



 Flera kommunikationsmetoder: offentligt nätverk, privat nätverk, 4G, GPRS, NB-IoT, Ethernet, LoRa, Bluetooth, G3-PLC;

 Stöder flera protokoll, inklusive men inte begränsat till: DLMS, Modbus, Command Line;

 Stöder hantering av flera mätartyper.

11
12

Oorganiserad elektrisk struktur, hierarkisk relationshantering.



 Tydlig hantering av elektrisk struktur, stöder automatisk generering av elektrisk topologi.

Kaotisk ledning av strömförsörjningsprojekt



 Stöder regional uppdelning och livscykelhantering av strömförsörjningsprojekt.

13

Systemarkitektur



page-1200-1201



Systemdatadockningsschema

Under-mätningen Svstem tillhandahåller följande två metoder för gränssnitt med faktureringssystemet



1. API-integrering

 Flexibilitet och lyhördhet i realtid-

 Lätt att integrera och underhålla

 Säkert datautbyte

2. Data Middle Database Integration

 Buffring och frånkoppling

 Dataförbehandling

 Kompatibilitet och skalbarhet

 Datasäkerhet och dataisolering

15
Se mer Se mindre


Lösningselement



16

 Stöd för flera-leverantörer, flera-protokoll

 Multipel nedlänkskommunikationsteknik

 Standard CIM-protokoll för applikationsintegration från tredje-part

 Samtidighetsprestanda på miljon-nivåer för massiv enhetsanslutning och datainsamling

 Mycket tillgänglig distribution för stabil tjänstprestanda

 Robust CyberSecurity-mekanism för att säkerställa dataöverföring

 GIS-kartavisualisering för kapitalförvaltning

 Driftövervakning-i realtid

Elements -Faktureringssystem



 Faktureringssystemet är ett intelligent hanteringssystem som används för vatten- och elfakturering och statistisk analys i olika miljöer som fastighetssamhällen, stora köpcentra, lägenheter, kontorsbyggnader, industriparker, sovsalar och fabriker. Den ersätter manuell mätaravläsning med automatisk fjärravläsning, åtgärdar problem med låg effektivitet, höga felfrekvenser och komplexa faktureringsprocesser.

 Systemet bygger på den utbredda tillämpningen av nätverk och den mogna miljön av Internet of Things (IoT)-teknik. Den använder avancerad PTZ-systemarkitektur som möjliggör fjärrfelsökning, underhåll och datainteraktion med extern-programvara från tredje part.

 Systemets nyckelfunktioner inkluderar integrerad vatten- och elavläsning, integrering av drift och underhåll av utrustning, olika rapporteringsmöjligheter, fjärrstyrning av ventiler för utrustning och integrering med tredje-fakturasystem för att möta kundernas behov för hantering av fakturering för vattenkraft.

17

Trådlös mätaravläsning

Inga ledningar, enkelt underhåll

Integrerad drift & underhåll

Terminalutrustningen drivs och underhålls av vårt företag som helhet, vilket minskar kundkostnaderna

Flerdimensionell rapport

Underlätta ekonomipersonal att kontrollera räkningar och förbättra arbetseffektiviteten

Fakturering

Fakturering via faktureringssystemet, eldata och faktureringsdata tillhandahålls tillsammans

Fjärrkoppling

Det kan fjärrstyra för att koppla bort strömförsörjningen för att lösa problemet med skadliga efterskott

Vit lista

Den vitlistade medlemmen levererar fortfarande ström när användaren är i efterskott



Elements -EMMS-system



18

EMS (Energy management system) är ett energiledningsanalyssystem utvecklat för effektbehovssidan och tillhandahåller en integrerad lösning. EMMS är baserat på energihanteringssystemet, genom segmentering och statistik över all energiförbrukning på användarsidan, med intuitiva data och diagram till chefer som beslutar-att visa användningen av alla typer av energiförbrukning, genom finhantering för att ta reda på höga energiförbrukningspunkter eller orimliga energiförbrukningsvanor, spara energi. Ge användarna korrekt datastöd för att ytterligare-bespara energibesparande transformation eller uppgradering av utrustning. Den stöder två åtkomstlägen: offentligt nätverk SaaS-läge och privat nätverksdistribution.

Hemskärm

Sammanfattning av strömanvändning, transformatoröversikt, transformatorbelastning, strömförbrukningstrend, etc

Energiförbrukningsanalys

Aktiv och reaktiv effektkvantitet, aktiv och reaktiv effekteffektfaktor, spänning och ström, etc

Utgiftsrekord

Det finns grundläggande elladdning tala och dal elavgifter effektjustering elavgifter osv

Energieffektivitetsanalys

Individuell utrustnings energiförbrukning, specificerad energiförbrukning etc

Driftsrekord

Larmpost, konfiguration av mätarrusningsvärde, sensorlarmpost etc

Parameterinställning

Filhantering, laddningsschema, systemhantering, etc

Se mer Se mindre

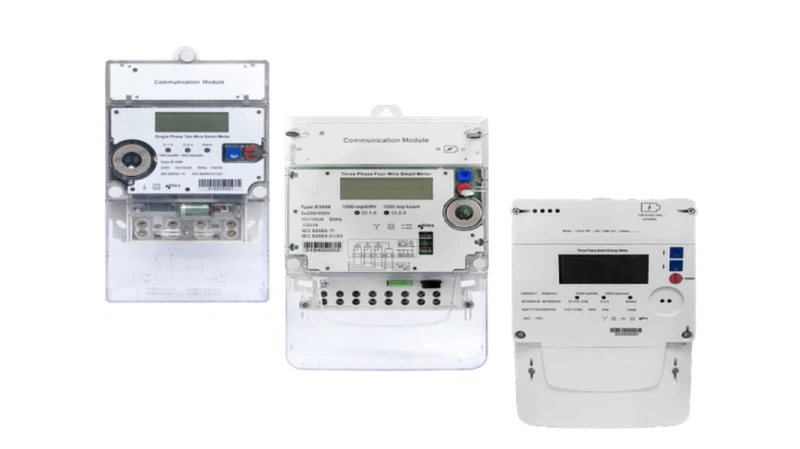

Elements - Smart Meter



Modulär design
KOMM. Modulen är utbytbar, stödjer LoRa, PLC, 3G, 4G och etc.

Lastkontroll
Internt relä uppnår fjärr-frånkoppling/återanslutning

Neutral mätning
Stöder både fas- och neutralmätning för att undvika energiförluster på grund av manipulering

Bevakning av sabotage och bedrägerier
Larmdetektering för lucka öppen, förbikoppling, fel ledningar, saknad fas/netural och etc.
Larmet trycker till HES omedelbart.

Datalagring
Händelselogg för nätverkskvalitet (överspänning, låg spänning, vändström...)
12 Faktureringshistorik och 100 dagar Ladda profildata.
Stöder upp till 8 tariffer (TOU-funktion)

Backup Power
Intern superkondensator och utbytbart batteri för att stödja display/RTC/händelsedetektering

19

Elements - Din-Rail Meter +Din-Rail Module



20

Din-Rail Meter
 Mätaren kan kopplas till olika Tech COMM. Modul via RS485.

Datalagring
 Händelselogg för nätverkskvalitet (överspänning, låg spänning, vändström...)
 12 Faktureringshistorik och 100 dagar Ladda profildata.

Backup Power
 Mätaren kan anslutas med utbytbar batterimodul för att stödja display/RTC/händelsedetektering.

Din-järnvägsmodul
 Modulen stöder mobil (GPRS/4G/NB-loT), LoRa, WIFI-kommunikationsteknik, de kan
ansluten till Din-järnvägsmätare viaRS485 enkelt.

Element - DCU



Beskrivning:
 C3001-datakoncentratorn använder Linux-operativsystem och AMR CPUIMX6ULL(Cortex-A7), den hanterar två-kommunikation mellan head-end-systemet (HES) och de smarta mätarna.
 C3001 läser mätdata automatiskt och kan skicka data till systemet eller lagra data för senare hämtning av HES.
Huvudfunktioner:
 Stöd kommunikation med 500 meter för PLC-kommunikationsteknik.
 Konfigurerbar för schemalagd uppgift
 Stöd synkronisering av RTC för mätare och DCU
 Stöd TCP/IP-server och klientläge
 Stöd uppgradering av DCU-firmware
 Support Meter firmware uppgradering
 Samla automatiskt Ladda profil
 Samla in fakturering automatiskt
 Support registrerar alla mätarens viktiga händelser
 Mätaravläsning och skrivning på-begäran av HES

c386c8eb-1e53-4d3e-a76d-1eefae9bc8e2

Element - Andra

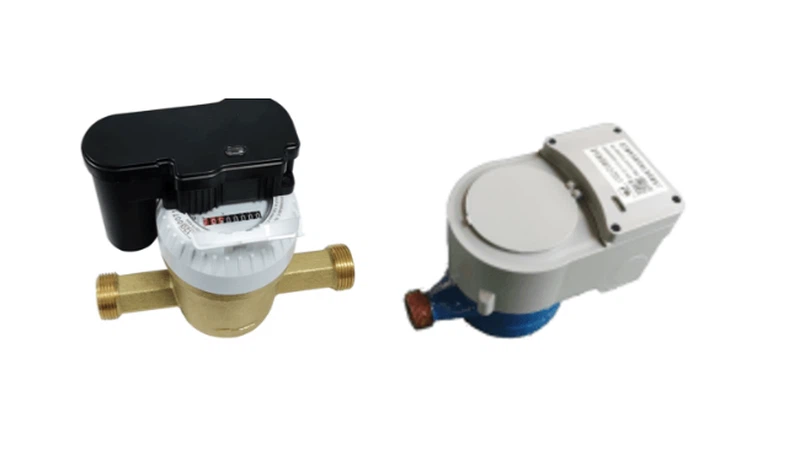

Smart vattenmätare

 Det anpassar sig till bostäder och småskalig industriell användning för vattenverk. Trådlös NB-loT eller LoRawan kommunikationsteknik.
 Volumetrisk mätmetod
 Räknare av -typ (plast- eller mässingskåpa, för att hålla tydlig läsning på lång sikt)
 Delad typ av MIU och mer
 Hög noggrannhet
 Installerad i valfri position, mätområde inte mindre än R160

22





Smarta sensorer

 Trådlös temperatur- och luftfuktighetssensor
 Trådlös infraröd sensor

 Trådlös magnetisk sensor

23
