Hushållsel är vanligtvis enfas 220V, medan industriella applikationer vanligtvis använder trefas 380V. Spänningen som genereras av en kraftverksgenerator är dock inte någon av dessa två. Så, hur många volt producerar en kraftverksgenerator egentligen?
1. Hur många volt elektricitet producerar en generator egentligen?
Generatorns utspänning bestäms av enhetens kapacitet, isoleringsdesign och nätkompatibilitet. Den nominella utspänningen från vanliga generatorer i Kina klassificeras i följande nivåer:
| Små och medelstora-produktionsenheter (vattenkraft, kraftvärme) | 6,3 kV, 10,5 kV |
| Stora och medelstora- termiska kraftenheter (300MW-klass) | 13,8 kV, 18,5 kV |
| 1 miljon kilowatt ultra-superkritisk enhet | 20kV, 24kV |
Den centrala orsaken till att generatorer inte direkt matar ut 220V/380V är att låg-genereringsström är extremt hög, vilket gör att spol- och linjeförlusterna skjuter i höjden och isoleringskostnaderna ökar dramatiskt, vilket gör effektiv kraftöverföring på långa avstånd omöjlig. Därför måste ett läge "medium-spänningsgenerering, fler-stegstransformation" användas.
II. Elektricitetens resa: fyra nivåer av spänningsomvandling, från kraftverk till uttag
Elektricitet går från generator till användare genom fyra nyckelsteg: spänningshöjning och överföring, regional spänningsreduktion, distributionsspänningsreduktion och terminalspänningsreduktion. Hela processen är beroende av transformatorer för spänningsomvandling, som i slutändan matchar bostads- och industribehoven för el.
Steg 1: Spänningsförstärkning och överföring – Från "Mediumspänning" till "Ultra-Högspänning/Extra-Högspänning"
Efter att generatorn producerar 6,3kV–24kV mellanspänningselektricitet, ansluts den omedelbart till huvudtransformatorn-uppåt, vilket höjer spänningen till 220kV, 500kV och för inter-regional överföring, även till 1000kV växelström och ±800kV likspänningsnivåer{{9}kV.
Steg två: Regional spänningsminskning – från "Ultra-Högspänning" till "Högspänning"
Ultra-högspänningselektricitet överförs till viktiga transformatorstationer runt om i staden, där den sänks till 110kV och 35kV höga spänningsnivåer genom steg-nedtransformatorer, som går in i stadsdistributionsnätverket för att förbereda för hög-strömförsörjning till stadsområden och industriparker.

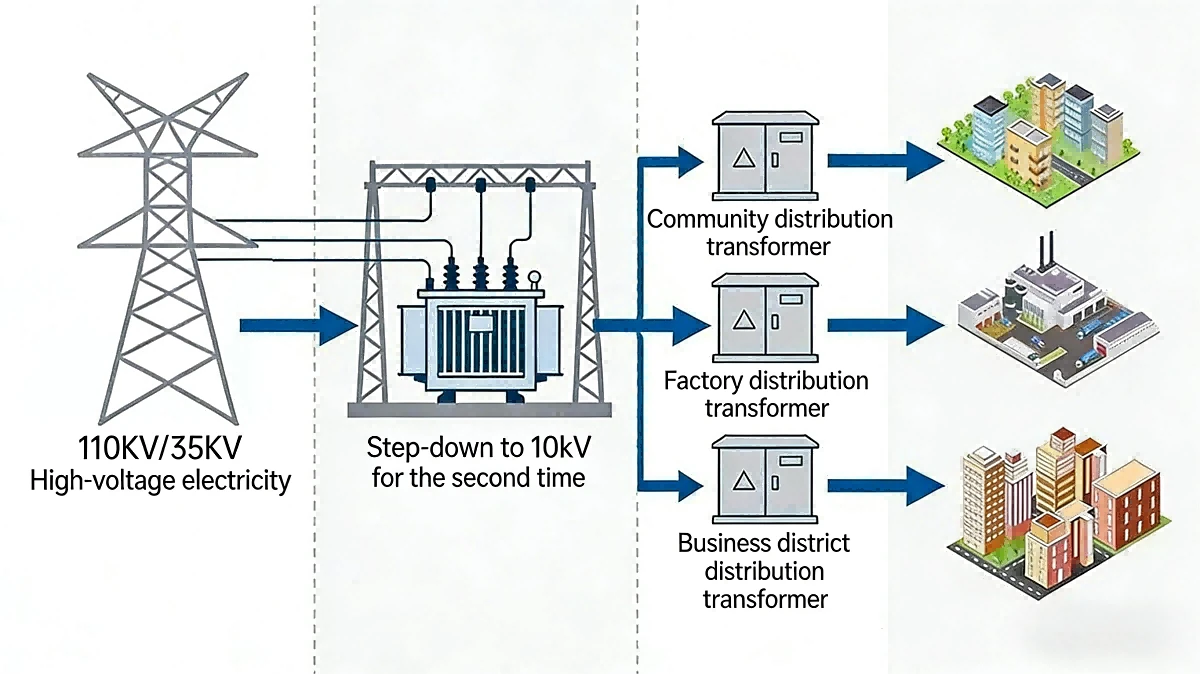

Steg 3: Spänningssteg-Ned – Från "Högspänning" till "Mediumspänning"
Hög-elektricitet kommer in i den urbana distributionsstationen, där den trappas ned igen till 10 kV mellanspänning. Denna spänning överförs sedan via underjordiska kablar eller luftledningar till distributionstransformatorer nära bostadsområden, fabriker och kommersiella distrikt. Detta är den vanligaste spänningsnivån i stadsnät för kraftdistribution.
Steg 4: Terminalspänning Steg-Ned – Från "Medium Voltage" till "Low Voltage (Bostad/Industri)"
Detta är det avgörande steget närmast användaren. 10 kV mellanspänningselektricitet-omvandlas till 380/220V tre-fyrfas-lågspänningsel- via distributionstransformatorer i bostadsområden och fabriker.
Den använder trefasledningar och en nollledare för att tillhandahålla trefas 380V-ström till fabriker, köpcentra och stor utrustning och är kompatibel med hög-utrustning som motorer, verktygsmaskiner och central luftkonditionering.
III. Nyckelvetenskaplig popularisering: Förhållandet mellan 220V och 380V

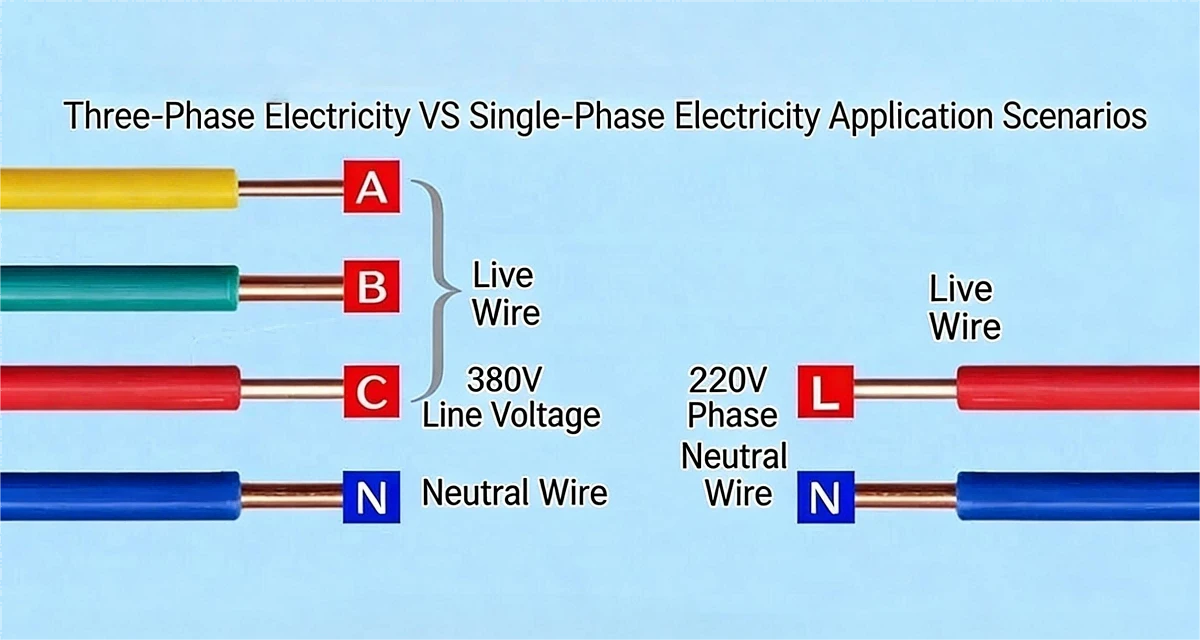

Hushållens 220V och industriella 380V är inte två oberoende strömförsörjningssystem, utan snarare två utgångsformer av samma tre-fas fyra-strömförsörjning: I trefaselektricitet är spänningen mellan fasledningarna 380V (nätspänning), och spänningen mellan en fasledning och den neutrala ledningen är 220V (fasspänning). De två uppfyller ett matematiskt förhållande av "√3".
Från de tusentals volt mellan-elspänning från generatorer till 220V/380V lågspänningselektricitet efter flera transformationer, varje steg i spänningsomvandlingen följer vetenskapliga principer och nationella standarder. Detta säkerställer effektiv kraftöverföring på långa avstånd och möter de säkra kraftbehoven i olika scenarier, vilket är uppfinningsrikedomen hos moderna kraftsystem.
